Přehled produktů pro synchronní měření
Jednotka měření fázorů (PMU) FOTEL-T verze B
Popis produktu
Technická specifikace produktu
Technická specifikace GPS

- Měření napěťových synchronních fázorů
- Modulární konstrukce s max. počtem 24 vstupů
- Přímé připojení k napěťovým měřicím transformátorům
- Rozsah vstupních napětí od 45 do 120 Vef
- Pevnost vstup/výstup 2.5 kVef
- RS232 komunikační rozhraní
- Komunikační rychlost od 1200 do 19200 bps
- Přesná časová synchronizace pomocí externího GPS přijímače (součást zařízení)
- Napájení 24-60 V AC/DC
- Výstupy pro napájení externích zařízení
- Instalace na DIN lištu 35mm
Jednotka měření fázorů (PMU) METEL
Technická specifikace produktu


- Terminál (programovatelný mikropočítač) pro synchronní měření
- Rychlé paralelní měření s uchováváním dat - typicky 10 kHz
- Měřicí vstupy přizpůsobené výstupům z měřicích transformátorů - 6 analogových vstupů na jeden terminál
- Časová sychronizace GPS s vysokou přesností
- Široký rozsah komunikačních možností na fyzické vrstvě (2 x Ethernet, 1x RS232, 1x GSM/GPRS) a implementace standardních protokolů (např. IEC-68570-5-101/103/104, IEEE-C37.118)
- FTP klient pro případ předávání dat pomocí souborů
- Interní ukládání dat – komunikace bez ztráty dat
- Autodiagnostické funkce – monitorování vnitřní teploty a napájecího napětí
- Sériový servisní port
- WEB server pro místní a vzdálenou parametrizaci
- Místní a vzdálená aktualizace firmwaru
- Rozsáhle zabezpečení komunikace včetně IPsec
- Soulad s normami EMC pro průmyslové prostředí
- Napájení 100-230 V AC/DC
- Instalace do rozvaděče 19“, výška 3U, hloubka 280 mm
- Vstupní odpor proudových vstupů < 12 mΩ
- Vstupní odpor napěťových vstupů > 100 kΩ

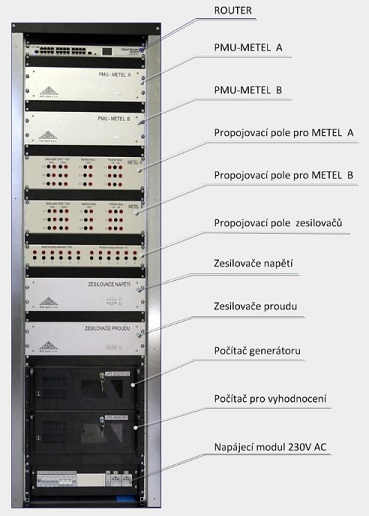

WAMTEL – zařízení pro analýzu dynamických dějů v elektrizační síti

- Programovatelné generátory napětí a proudů pro simulování výstupů z měřicích transformátorů
- Programování generátorů pomocí programových modulů MATLAB
- Generování poruchových průběhů zaznamenaných ve formátu COMTRADE
- Synchronní měřicí zařízení PMU METEL s vyhodnocovacím počítačem
- Možnost autonomního měření v reálném provozu
- Komunikace podle IEEE C37.118
- Vzorkování průběhů s četností až 10kHz a ukládání dat na základě uživatelsky definované události
- Archivace dat, tabulková a grafická vizualizace, export ve formátech XLSX, CSV, JPG
