ESTIMACE STABILNÍHO STAVU ELEKTRICKÉ SÍTĚ

Vlastnosti:

• Estimace stavu sítě je definována jako proces získávání spolehlivých dat pro dispečerské řízení, analýzu a hodnocení provozu.
• Estimovaná data jsou méně rozporná a více vyhovují vzájemným poměrům mezi uzly sítě.
• Estimace vychází z redundantních měření, která mohou být získána z WAMS nebo SCADy.
• Synchronní měření na vybraných místech sítě (WAM).
• Nepřetržitý přenos dat sítí WAN do centrální stanice.
• Software pro estimaci může být součástí systémů SCADA nebo WAMS.
• Nové flexibilní měření jako doplněk k existujícím měření.

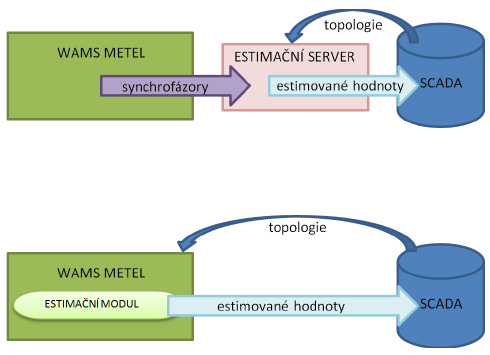

Dvě možnosti toku dat:

Přínosy aplikace:

• Synchrofázory jako významný doplněk dat pro zpřesnění estimačních výpočtů.
• Přesnější a spolehlivější výsledky estimací.
• Eliminace výpočetních chyb způsobených nesynchronním měřením.
• Ekonomické řešení v případě rozšíření estimace na vzdálenější části sítě.
• Perspektiva využití dynamické estimace napěťových fázorů pro monitorování přechodových dějů v reálném čase.

Zpracování dat:

• Databázová pumpa do estimačního systému, podpora push a pull metody.
• Emulace protokolu a přenosu dat pro zařízení RTU třetích stran.
• Komunikace do estimačního systému s využitím standardních komunikačních protokolů.
• Možnost využití vlastního estimačního modulu.

Specifikace měřicího terminálu - Phasor Measurement Unit (PMU):

• Samostatná jednotka se zabudovanými výpočetními funkcemi, ukládáním dat a dálkovou parametrizací.
• Rychlé paralelní měření - typicky 10 kHz.
• Měřicí vstupy přizpůsobené výstupům z měřicích transformátorů.
• 8 vstupů na jeden terminál.
• Časová synchronizace GPS – měření fáze s přesností < 0.1°, měření napětí a proudů s přesností < 0.5%.
• Široké komunikační možnosti na fyzické vrstvě (Ethernet, RS-232, GSM/GPRS) a implementace standardních komunikačních protokolů (např. IEC-68570-5-101/103/104, IEEE-C37.118).
• Soulad s normami EMC pro průmyslové prostředí.
