DETEKCE OSTROVNÍHO PROVOZU

Vlastnosti:

• Funkce je založena na nepřetržitém měření synchrofázorů napětí a proudu ve vybraných uzlech sítě.
• On-line detekce oddělení části sítě.
• On-line monitorování chování oddělených částí sítě (ostrovů).
• Podpora opětovného připojení ostrova k síti.
• On-line monitorování frekvence a rozdílu úhlů.
• Podpora synchronizačního procesu.

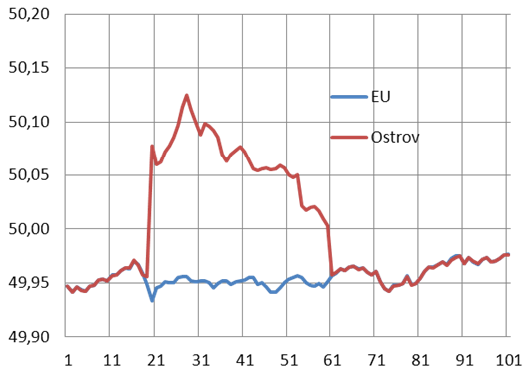

Příklad - vytvoření ostrova a jeho opětovné připojení:

Přínosy aplikace:

• Dohled nad integritou sítě.
• Vznik události při blížících se limitech stability.
• Monitorování chování oddělených částí sítě.
• Podpora rozhodování v problémových situacích.

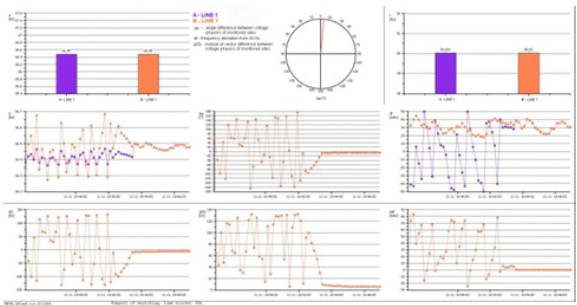

Podpora detekce ostrovního provozu pomocí systému WAM:

Vytvoření a připojení ostrova:

Specifikace měřicího terminálu - Phasor Measurement Unit (PMU):

• Samostatná jednotka se zabudovanými výpočetními funkcemi, ukládáním dat a dálkovou parametrizací.
• Rychlé paralelní měření - typicky 10 kHz.
• Měřicí vstupy přizpůsobené výstupům z měřicích transformátorů.
• 8 vstupů na jeden terminál.
• Časová synchronizace GPS – měření fáze s přesností < 0.1°, měření napětí a proudů s přesností < 0.5%.
• Široké komunikační možnosti na fyzické vrstvě (Ethernet, RS-232, GSM/GPRS) a implementace standardních komunikačních protokolů (např. IEC-68570-5-101/103/104, IEEE-C37.118).
• Soulad s normami EMC pro průmyslové prostředí.
